1. Introduction
Ce manuel contient les informations essentielles pour l'utilisation, le réglage et l'entretien sûrs et efficaces de votre hélicoptère radiocommandé OMPHOBBY M2 V3 PRO. Veuillez lire attentivement ce manuel avant d'utiliser l'hélicoptère afin d'assurer son bon fonctionnement et d'éviter tout dommage ou blessure.
Figure 1.1 : Hélicoptère radiocommandé OMPHOBBY M2 V3 PRO (variante verte)
2. Consignes de sécurité
ATTENTION : RÉSERVÉ AUX ADULTES - Interdit aux enfants. Il s'agit d'un hélicoptère radiocommandé professionnel et non d'un jouet. Son utilisation requiert une expérience en pilotage d'hélicoptères radiocommandés et n'est pas adaptée aux enfants ni aux débutants. Une mauvaise manipulation peut entraîner des blessures graves ou des dégâts matériels.
- Toujours intervenir dans des zones dégagées, loin des personnes, des animaux, des bâtiments et des lignes électriques.
- Assurez-vous que tous les composants sont bien fixés avant chaque vol.
- Ne pas utiliser dans des conditions météorologiques défavorables (par exemple, vents forts, pluie).
- Gardez vos mains et votre visage à l'écart des lames rotatives.
- Débranchez toujours la batterie après utilisation et pendant le transport.
- Respectez toutes les réglementations locales relatives à l'utilisation des aéronefs radiocommandés.
Figure 2.1 : Avertissements de sécurité sur l'emballage du produit.
3. Contenu du colis
Le pack hélicoptère radiocommandé OMPHOBBY M2 V3 PRO (version PNP) comprend généralement les éléments suivants :
- Hélicoptère radiocommandé OMPHOBBY M2 V3 PRO (assemblé)
- Pales du rotor principal
- Pales du rotor de queue
- Batterie (1 batterie lithium-ion incluse)
- Manuel d'instructions
- Petites pièces et outils (ex. vis, clés hexagonales)
Note: La version PNP (Plug-N-Play) nécessite un émetteur et un récepteur compatibles (non fournis). Parmi les systèmes compatibles, on trouve notamment Futaba S-FHSS, Spektrum DSMX/DSM2 et FrSky.
Figure 3.1 : Contenu typique de l'emballage du M2 V3 PRO.
4. Spécifications
| Fonctionnalité | Spécification |
|---|---|
| Dimensions du produit | 17.5 x 6.3 x 4.3 pouces |
| Poids de l'article | 2 livres (environ 320 g) |
| Âge recommandé par le fabricant | 14 ans et plus |
| Piles | 1 batterie lithium-ion requise (incluse) |
| Système de contrôle de vol | Commande de vol OFS3 |
| Type de moteur | Entraînement direct sans balais |
Figure 4.1 : Dimensions de l'OMPHOBBY M2 V3 PRO.
5. Installation
5.1. Inspection initiale
Au déballage, inspectez soigneusement l'hélicoptère afin de déceler tout signe de dommage survenu pendant le transport. Assurez-vous que toutes les pièces sont présentes et correctement fixées. Vérifiez que les pales du rotor principal et du rotor de queue ne présentent ni fissures ni déformations.
5.2. Installation et chargement de la batterie
- Assurez-vous que l'hélicoptère est hors tension avant d'installer ou de retirer la batterie.
- Insérez soigneusement la batterie lithium-ion fournie dans son compartiment prévu à cet effet.
- Branchez la batterie au connecteur d'alimentation de l'hélicoptère.
- Pour recharger votre appareil, utilisez uniquement le chargeur recommandé par OMPHOBBY. Suivez les instructions du chargeur pour une recharge en toute sécurité.
Figure 5.1 : Installation de la batterie sur le M2 V3 PRO.
5.3. Configuration de l'émetteur et du récepteur (version PNP)
En tant que version PNP, vous devrez vous procurer un émetteur et un récepteur compatibles. Consultez le manuel de votre émetteur pour connaître la procédure d'appairage. Le système de contrôle de vol OFS3 prend en charge différents protocoles, notamment Futaba S-FHSS, Spektrum DSMX/DSM2 et FrSky.
- Installez le récepteur de votre choix dans l'emplacement prévu à cet effet sur l'hélicoptère.
- Connectez le récepteur à la carte de contrôle de vol OFS3 conformément au schéma de câblage (reportez-vous au schéma détaillé dans le manuel complet ou aux ressources en ligne).
- Allumez votre émetteur, puis allumez l'hélicoptère.
- Lancez la procédure d'appairage conformément aux instructions de votre émetteur et de votre récepteur.
- Une fois la liaison effectuée, vérifiez que toutes les surfaces de contrôle répondent correctement aux commandes de l'émetteur.
Figure 5.2 : Points de connexion du contrôleur de vol et du récepteur.
6. Mode d'emploi
6.1. Vérifications avant vol
- Assurez-vous que la batterie est complètement chargée.
- Vérifiez que toutes les vis et connexions sont bien serrées.
- Vérifiez que les pales du rotor principal et du rotor de queue ne sont pas endommagées et tournent sans à-coups.
- Vérifiez le bon fonctionnement de tous les servos et commandes de vol via votre émetteur.
- Vérifiez la zone de vol pour repérer les obstacles et les personnes.
6.2. Modes de vol (Commande de vol OFS3)
Le contrôleur de vol avancé OFS3 offre trois modes de vol distincts :
- Mode Stabilisateur : Offre une stabilité accrue, idéale pour l'apprentissage des manœuvres de vol de base.
- Mode 3D souple : Offre une agilité accrue pour l'initiation à la voltige aérienne 3D.
- Mode 3D violet : Offre une réactivité et un contrôle maximum pour le vol 3D avancé.
Ces modes peuvent être changés en toute fluidité en plein vol via votre émetteur, permettant ainsi des performances polyvalentes adaptées à votre niveau de compétence et aux manœuvres souhaitées.

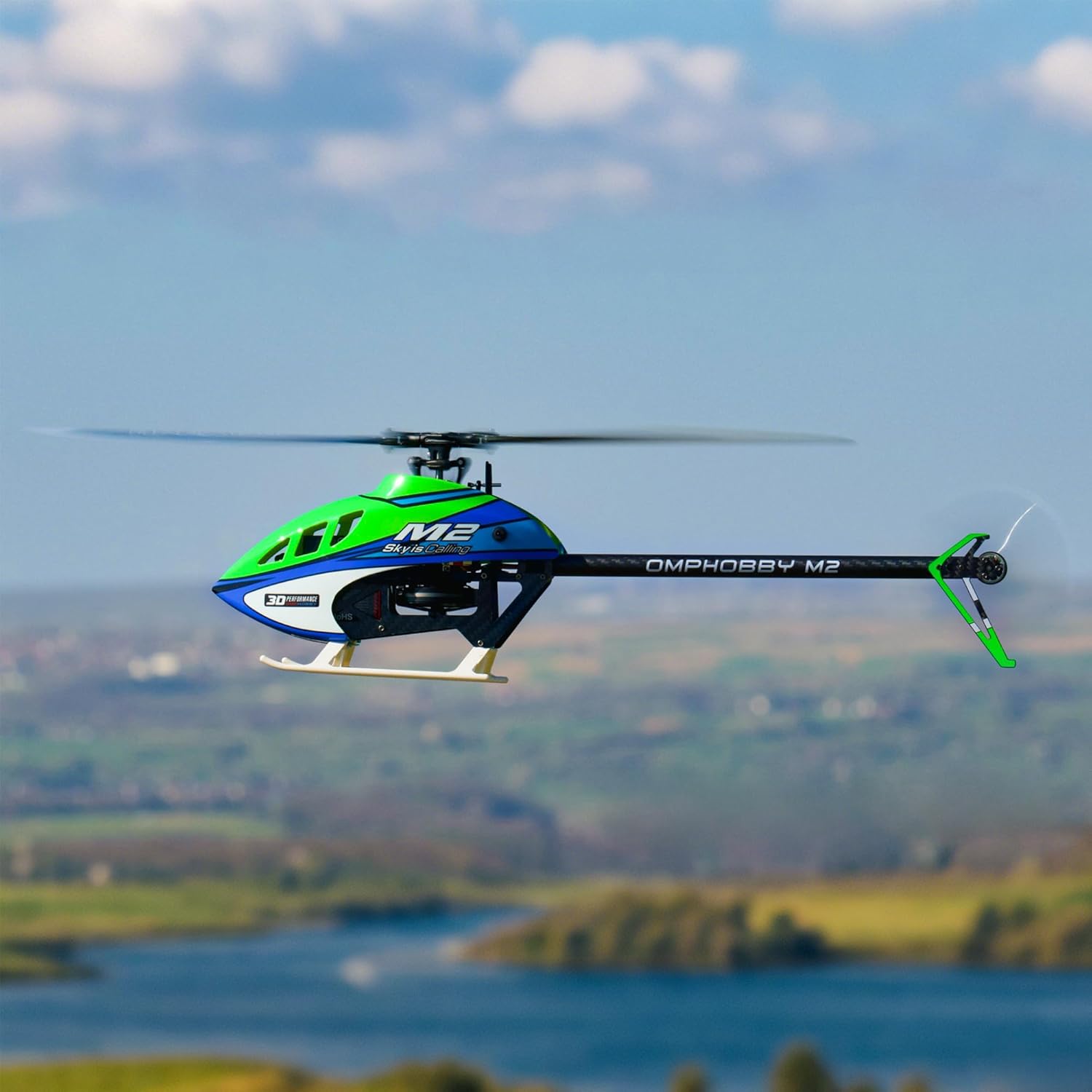

Figure 6.1 : M2 V3 PRO en vol.
6.3. Décollage et atterrissage
- Placez l'hélicoptère sur une surface plane et horizontale.
- Augmentez progressivement les gaz jusqu'à ce que l'hélicoptère décolle en douceur. Maintenez un vol stationnaire stable.
- Pour l'atterrissage, réduisez progressivement les gaz tout en gardant le contrôle, en laissant l'hélicoptère descendre en douceur.
- Une fois au sol, réduisez complètement les gaz et débranchez la batterie.
7. Optimisation de l'application et télémétrie
L'OMPHOBBY M2 V3 PRO prend en charge le réglage via une application pour smartphone et la télémétrie des données en temps réel, comme le modèle MK2. Cette fonctionnalité permet un ajustement personnalisé des paramètres de vol et la surveillance des données de vol critiques.
7.1. Connexion à l'application
Téléchargez l'application officielle de contrôle de vol OMPHOBBY depuis la boutique d'applications de votre smartphone. Suivez les instructions de l'application pour connecter votre smartphone au système de contrôle de vol de l'hélicoptère via Bluetooth ou un module de connexion dédié (le cas échéant).
7.2. Réglage des paramètres
L'application propose une interface permettant de régler différents paramètres de vol, notamment :
- Réglages de gain pour les différents axes (roulis, tangage, lacet)
- Courbes de hauteur collective
- paramètres spécifiques au mode de vol
- D'autres options de réglage avancées sont destinées aux pilotes expérimentés.
Figure 7.1 : Interface de l'application pour le réglage des paramètres de vol de base.
Figure 7.2 : Interface de l'application pour le réglage expert des paramètres de vol.
7.3. Télémétrie en temps réel
L'application affiche également des données télémétriques en temps réel, vous permettant de surveiller les indicateurs de performance clés pendant le vol. Cela inclut le volume de la batterietage, la consommation de courant, le régime moteur et la température, contribuant ainsi à l'optimisation des performances et à la sécurité du vol.
Figure 7.3 : Example de données de télémétrie en temps réel.
8. Entretien
Un entretien régulier est crucial pour la longévité et le fonctionnement sûr de votre OMPHOBBY M2 V3 PRO.
- Après chaque vol : Inspectez les pales principales et de queue pour détecter tout dommage. Vérifiez que les vis et les connexions ne sont pas desserrées.
- Périodiquement: Nettoyez l'hélicoptère pour enlever la poussière et les débris. Vérifiez le bon fonctionnement du moteur et du servo. Lubrifiez les pièces mobiles conformément aux recommandations d'OMPHOBBY.
- Remplacement des composants : Remplacez immédiatement toute pièce endommagée ou usée par des pièces d'origine OMPHOBBY.
Figure 8.1 : Pales du rotor principal et du rotor de queue.
9. Dépannage
Cette section aborde les problèmes courants que vous pourriez rencontrer. Pour un dépannage plus détaillé, consultez les ressources d'assistance officielles d'OMPHOBBY.
| Problème | Cause possible | Solution |
|---|---|---|
| L'hélicoptère ne s'allume pas. | Batterie non chargée ou mal connectée. | Vérifiez que la batterie est complètement chargée et correctement connectée. Contrôlez l'interrupteur d'alimentation. |
| Perte de contrôle en vol | Signal faible de l'émetteur, problème de récepteur ou interférences environnementales. | Vérifiez la pile de l'émetteur. Assurez-vous d'une ligne de visée dégagée. Évitez les zones à fortes interférences électromagnétiques. Réappairez l'émetteur et le récepteur. |
| Vol instable ou dérive | Réglages de commandes de vol incorrects, pales endommagées ou hélicoptère déséquilibré. | Ajustez les paramètres de vol via l'application. Inspectez et remplacez les pales endommagées. Assurez-vous que l'hélicoptère est équilibré. |
| Le rotor de queue ne répond pas. | Moteur de queue ou servo endommagé, connexion desserrée. | Vérifiez les connexions du moteur de queue et du servo. Inspectez-les pour détecter tout dommage physique et remplacez-les si nécessaire. |
10. Garantie et assistance
Pour obtenir des informations sur la garantie, l'assistance technique et les pièces détachées, veuillez consulter le site officiel d'OMPHOBBY. webConsultez leur site web ou contactez directement leur service client. Conservez votre preuve d'achat pour toute réclamation au titre de la garantie.
Vous pouvez visiter la boutique OMPHOBBY pour découvrir d'autres produits et obtenir de l'aide : Magasin OMPHOBBY
