Manuel d'utilisation du taille-haie électrique sur perche VEVOR

1. Introduction

Thank you for choosing the VEVOR Electric Pole Hedge Trimmer. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your new tool. Please read this manual thoroughly before first use and keep it for future reference.

Produit terminéview

The VEVOR Electric Pole Hedge Trimmer is designed for efficient trimming of hedges and branches, especially those at height. Key features include:

• Performances puissantes : Equipped with a 20-inch blade and a 1200rpm motor, capable of cutting branches up to 0.63 inches in diameter.
• Adjustable Reach: Telescoping pole extends from 6.2 ft (1.9m) to 7.8 ft (2.4m) for high branch trimming without a ladder.
• Réglage multi-angle : The trimmer head can be adjusted to five positions (30° to 150°) for versatile cutting angles.
• Fonctionnement sans fil : Powered by a 20V high-capacity battery for freedom of movement and use in various locations.
• Caractéristiques de sécurité : Includes a sliding blade guard for storage and a dual-switch design to prevent accidental activation.

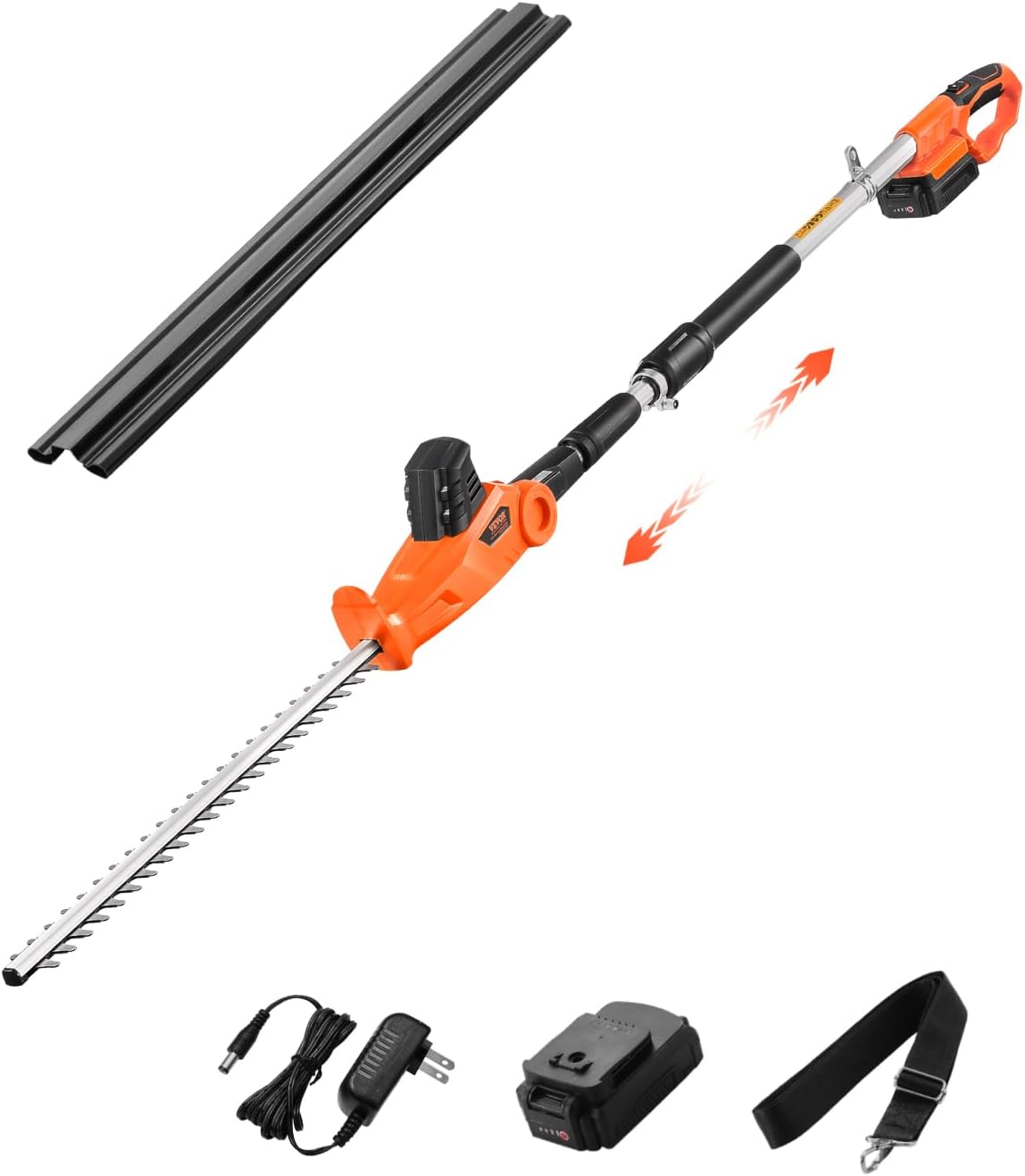

Figure 1.1: VEVOR Electric Pole Hedge Trimmer and included accessories.

2. Consignes de sécurité

Respectez toujours les consignes de sécurité de base lorsque vous utilisez des outils électriques afin de réduire les risques d'incendie, d'électrocution et de blessures.

Règles générales de sécurité

• Lire le manuel : Familiarisez-vous avec toutes les instructions et tous les avertissements avant d'utiliser l'outil.
• Équipement de protection individuelle (EPI) : Always wear safety glasses or goggles, hearing protection, heavy-duty gloves, and sturdy footwear. A hard hat and face shield are recommended for overhead work.
• Zone de travail: Keep the work area clean and well-lit. Do not operate the trimmer in wet conditions or in the presence of flammable liquids or gases. Keep bystanders, children, and pets away.
• Inspecter l'outil : Before each use, inspect the trimmer for any damage, loose parts, or worn blades. Do not use if damaged.
• Prise en main sûre : Maintenez toujours une prise ferme sur l'outil avec les deux mains pendant son utilisation.
• Évitez les contacts : Keep hands, feet, and clothing away from the cutting blade. Never attempt to remove cut material while the blade is moving.
• Sécurité des batteries : Utilisez uniquement la batterie et le chargeur spécifiés. N’exposez pas les batteries à des températures extrêmes ni à l’eau.
• Entretien: Débranchez la batterie avant toute opération d'entretien, de nettoyage ou de changement d'accessoires.
• Posture correcte : Maintenez une assise et un équilibre appropriés à tout moment. N'exagérez pas.

3. Composants et pièces

Your VEVOR Electric Pole Hedge Trimmer comes with the following main components:

• Hedge Trimmer Head with Blade
• Poteau extensible
• Handle Assembly with Dual Switch
• Batterie 20V
• Chargeur de batterie
• Garde de lame
• Bandoulière

Figure 3.1: Main components and general dimensions of the VEVOR Electric Pole Hedge Trimmer.

Figure 3.2: Detail of the 20-inch blade with 0.63-inch cutting capacity.

4. Configuration et assemblage

4.1. Chargement de la batterie

1. Branchez le chargeur à une prise de courant standard.
2. Insérez la batterie dans le chargeur. Assurez-vous qu'elle s'enclenche correctement.
3. Laissez la batterie se charger complètement avant la première utilisation. Consultez les voyants du chargeur pour connaître l'état de la charge.
4. Une fois la batterie chargée, débranchez le chargeur de la prise de courant et retirez-la.

4.2. Fixation de la batterie

• Alignez le bloc-batterie avec l'emplacement prévu à cet effet sur la poignée du coupe-bordures.
• Slide the battery into the slot until it locks securely into place. Ensure it is fully seated to prevent accidental disconnection during operation.

4.3. Assembling the Pole and Head

• Connect the trimmer head section to the main pole section. Ensure the connection is firm and secure.
• To extend the pole, loosen the locking collar, pull the pole to the desired length (between 6.2 ft and 7.8 ft), and then tighten the locking collar firmly.

Figure 4.1: The extendable pole allows for trimming at various heights.

4.4. Fixation de la bandoulière

• Attach the shoulder strap to the designated attachment points on the trimmer pole.
• Adjust the strap length for comfortable and balanced operation, distributing the tool's weight evenly.

5. Mode d'emploi

5.1. Réglage de l'angle de la tête de coupe

• To adjust the cutting angle, locate the angle adjustment mechanism near the trimmer head.
• Press the release button or lever and pivot the trimmer head to one of the five available positions (30°, 60°, 90°, 120°, 150°).
• Ensure the head locks securely into the desired position before operation.

Figure 5.1: The trimmer head can be adjusted to five different angles for versatile trimming.

5.2. Démarrage et arrêt du coupe-bordures

• The trimmer features a dual-switch safety mechanism to prevent accidental starts.
• To start, simultaneously press the safety lock-off button and squeeze the trigger switch.
• To stop, release the trigger switch. The blade will stop moving.

Figure 5.2: The dual-switch design ensures safe operation by preventing accidental activation.

5.3. Techniques de taille

• Découpage général : Hold the trimmer firmly with both hands. Use a sweeping motion, moving the blade along the hedge or branch.
• Branches hautes : Extend the pole to the necessary length. Use the adjustable head to achieve the optimal cutting angle. Ensure you have a clear view of the cutting area and falling debris.
• Low Hedges/Ground Cover: Adjust the head to a suitable angle for ground-level trimming.
• Protection contre les surcharges : Do not force the trimmer through thick branches. If the blade jams, release the trigger immediately and clear the obstruction.

6. Entretien

Un entretien régulier garantit la longévité et le fonctionnement sûr de votre taille-haie.

6.1. Nettoyage de la lame

• Retirez toujours la batterie avant le nettoyage.
• After each use, clean the blade thoroughly to remove sap, leaves, and debris. Use a stiff brush or cloth.
• Appliquez une fine couche d'huile pour machines ou de lubrifiant pour lames sur la lame afin de prévenir la rouille et d'assurer un fonctionnement fluide.

6.2. Blade Guard Storage

• Always place the blade guard over the blade when the trimmer is not in use or during transport. This protects the blade and prevents accidental injury.

Figure 6.1: Always use the blade guard to protect the blade and prevent scratches or injuries.

6.3. Entretien de la batterie

• Rangez la batterie dans un endroit frais et sec, à l'abri de la lumière directe du soleil et des températures extrêmes.
• Ne laissez pas la batterie complètement déchargée pendant une période prolongée. Rechargez-la périodiquement si vous ne l'utilisez pas.

6.4. Stockage général

• Store the trimmer in a secure, dry place, out of reach of children.
• Ensure the blade guard is in place before storing.

7. Dépannage

Si vous rencontrez des problèmes avec votre taille-haie, consultez les problèmes et solutions courants suivants :

Si le problème persiste après avoir essayé ces solutions, veuillez contacter le service client de VEVOR pour obtenir de l'aide.

8. Spécifications

9. Garantie et assistance

Les produits VEVOR sont conçus pour durer et offrir des performances optimales. Pour toute information concernant la garantie, l'assistance technique ou les pièces de rechange, veuillez consulter la carte de garantie fournie avec votre produit ou visiter le site officiel de VEVOR. website. Please have your model number (M0E-19ET-510) and purchase date ready when contacting support.
