1. Introduction
Merci pour votre achatasing the Lucande Silvan LED Outdoor Path Light with Motion Sensor. This manual provides essential information for the safe installation, operation, and maintenance of your new lighting fixture. Please read these instructions carefully before installation and retain them for future reference.
The Silvan LED path light is designed for outdoor use, providing efficient and intelligent illumination for paths, gardens, and driveways. Its integrated motion sensor enhances convenience and energy efficiency.
2. Consignes de sécurité
- Installation électrique: L'installation doit être effectuée par un électricien qualifié conformément à la réglementation locale en matière de câblage.
- Coupure de courant : Débranchez toujours l’alimentation électrique avant l’installation, l’entretien ou le nettoyage.
- Voltage: Assurer l'alimentation voltage correspond aux exigences du luminaire (230V).
- Mise à la terre : This fixture requires proper grounding (Protection Class I).
- Indice de protection IP : The fixture has an IP54 rating, meaning it is protected against dust ingress and splashing water. Do not submerge the fixture in water.
- Source de lumière : La source lumineuse LED est intégrée et non remplaçable par l'utilisateur. Ne tentez pas d'ouvrir le module LED.
- Chaleur: The light fixture may become warm during operation. Allow it to cool before handling.
- Nettoyage: Utilisez un chiffon doux et sec pour le nettoyage. N'utilisez pas de nettoyants abrasifs ni de solvants.
3. Contenu du colis
Vérifiez que tous les composants sont présents et non endommagés avant de procéder à l'installation.
- Lucande Silvan LED Outdoor Path Light fixture
- Source lumineuse LED intégrée
- Matériel de montage (vis, chevilles)
- Manuel d'instructions
Image: Components of the Lucande Silvan LED Outdoor Path Light, including the main fixture and mounting base.
4. Configuration et installation
Important: Assurez-vous que l'alimentation est coupée au niveau du disjoncteur principal avant de commencer l'installation.
4.1 Choisir un emplacement
- Select a stable, level surface for mounting.
- Consider the desired illumination area and the motion sensor's detection range (6-10 meters, 120° detection angle).
- Ensure adequate clearance around the fixture for proper light distribution and sensor operation.
4.2 Montage du luminaire
- Préparez la surface de montage : If mounting on concrete or paving, ensure it is clean and stable. For soft ground, a stable base may be required.
- Points de forage marqués : Use the fixture's base as a template to mark the drilling points for the mounting screws.
- Trous de forage : Drill holes of appropriate size for the provided anchors (if necessary).
- Sécuriser la base : Attach the base of the fixture securely to the mounting surface using the provided screws and anchors.
- Connexion électrique :
- Ouvrez le compartiment de câblage à la base du luminaire.
- Connect the mains power cables (Live, Neutral, Earth) to the corresponding terminals inside the fixture. Ensure all connections are tight and secure.
- Close the wiring compartment, ensuring a watertight seal.
- Assemblage final : Fixez le corps principal du lamp to the secured base, ensuring it is firmly in place.

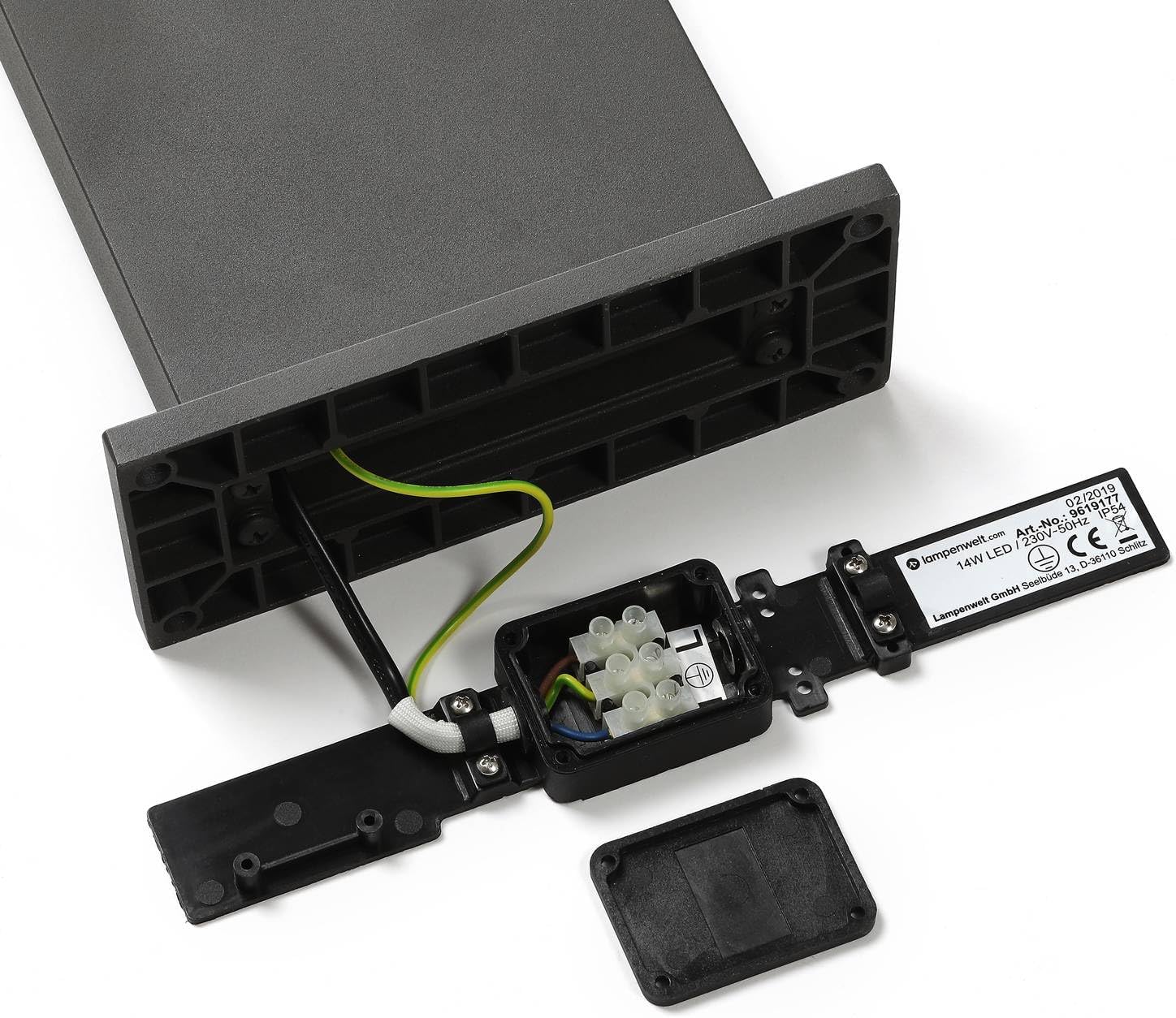

Image: Close-up of the wiring compartment at the base of the Lucande Silvan LED Outdoor Path Light, showing electrical connections.
Image: The Lucande Silvan LED Outdoor Path Light installed along a garden path, illuminating the area.
5. Fonctionnement
Once installed and powered, the Lucande Silvan LED path light operates automatically via its integrated motion sensor.
5.1 Fonctionnalités du capteur de mouvement
- The motion sensor detects movement within its specified range and angle.
- Upon detection, the light will switch on automatically.
- The light will remain on for a set duration and then switch off if no further motion is detected.
5.2 Réglage des paramètres du capteur
The motion sensor allows for adjustment of the light duration. Refer to the product's internal controls or specific instructions for detailed adjustment procedures. The typical adjustable light duration is between 5 seconds and 10 minutes.
Image : Un gros plan view of the motion sensor integrated into the Lucande Silvan LED Outdoor Path Light, positioned below the light source.
6. Entretien
Regular maintenance ensures the longevity and optimal performance of your Lucande Silvan LED Outdoor Path Light.
- Nettoyage: Nettoyez périodiquement le dispositif avec un chiffon doux et sec.amp cloth to remove dirt and debris. Avoid using harsh chemicals or abrasive materials that could damage the finish or sensor lens.
- Inspection: Regularly inspect the fixture for any signs of damage, loose connections, or wear. If any issues are found, disconnect power and consult a qualified electrician.
- Source de lumière LED: La source lumineuse LED intégrée est conçue pour une longue durée de vie et ne nécessite aucun remplacement.
7. Dépannage
If you experience issues with your Lucande Silvan LED Outdoor Path Light, refer to the following common problems and solutions:
| Problème | Cause possible | Solution |
|---|---|---|
| La lumière ne s'allume pas. | Pas d'alimentation électrique. Connexion électrique défectueuse. Dysfonctionnement du capteur. | Vérifiez le disjoncteur et l'alimentation électrique. Vérifiez que toutes les connexions électriques sont bien fixées (consultez un électricien). Assurez-vous que le capteur est propre et dégagé. |
| La lumière reste allumée en permanence. | Mouvement continu détecté. Sensibilité du capteur trop élevée. Dysfonctionnement du capteur. | Veillez à ce qu'aucun mouvement constant ne se produise dans la zone de détection. Adjust sensor settings if possible. Contactez le support client si le problème persiste. |
| La lumière s'allume et s'éteint de façon aléatoire. | Interference with sensor (e.g., moving branches, animals). Alimentation électrique fluctuante. | Clear obstructions around the sensor. Vérifier la stabilité de l'alimentation électrique. |
| La lumière est faible ou vacille. | Faible volumetage. Module LED défectueux. | Vérifier le volume d'alimentationtage. Contact customer support for LED module issues. |
Si le problème persiste après avoir essayé ces solutions, veuillez contacter le service client de Lucande ou un électricien qualifié.
8. Spécifications
| Marque: | Béant |
| Numéro de modèle : | 9619177 |
| Matériel: | Aluminium, plastique |
| Couleur: | Graphite Grey (RAL 840-M) |
| Dimensions (L x l x H) : | 18.7 x 14 x 65 cm |
| Poids: | 2.62 kg |
| Voltage: | 230 volts |
| Quoitage: | 14 watts |
| Flux lumineux : | 1200 lumens |
| Température de couleur: | 3000 Kelvin |
| Type de source lumineuse : | LED intégrée |
| Caractéristiques spéciales : | Détecteur de mouvement |
| Gamme de capteurs de mouvement: | 6-10 mètres |
| Angle de détection du capteur de mouvement : | 120° |
| Durée d'éclairage réglable : | 5 secondes - 10 minutes |
| Code IP: | IP54 (Protection contre la poussière et les éclaboussures) |
| Classe de protection : | I |
| Source d'énergie: | Alimentation secteur |
Image: Energy efficiency label for a similar product (Prios L9001311), indicating energy class E.
Pour des informations détaillées sur le produit, consultez la base de données EPREL : https://eprel.ec.europa.eu/qr/743633
9. Garantie et assistance
Information regarding the specific warranty period for the Lucande Silvan LED Outdoor Path Light is typically provided at the point of purchase or on the product packaging. Please retain your proof of purchase for warranty claims.
For technical support, spare parts, or warranty inquiries, please contact your retailer or the manufacturer, Lucande, directly. Contact details can usually be found on the product packaging or the manufacturer's official website.
