Manuel d'utilisation de la scie sauteuse sans fil PARKSIDE PSTDA 20-Li A1

1. Introduction

Ce manuel contient les informations essentielles pour l'utilisation, l'entretien et le dépannage sûrs et efficaces de votre scie sauteuse sans fil PARKSIDE PSTDA 20-Li A1. Veuillez lire attentivement ces instructions avant d'utiliser l'outil et conservez-les pour toute consultation ultérieure.

Figure 1 : La scie sauteuse sans fil PARKSIDE PSTDA 20-Li A1, un outil polyvalent pour diverses tâches de coupe.

2. Consignes générales de sécurité

Respectez toujours les consignes de sécurité élémentaires lors de l'utilisation d'outils électriques afin de réduire les risques d'incendie, d'électrocution et de blessures. Maintenez votre zone de travail propre et bien éclairée. N'utilisez pas d'outils électriques dans des atmosphères explosives, par exemple en présence de liquides, de gaz ou de poussières inflammables.

2.1 Sécurité électrique

• Évitez tout contact corporel avec des surfaces mises à la terre ou mises à la terre.
• N’exposez pas les outils électriques à la pluie ou à l’humidité.
• N'abusez pas le cordon. N'utilisez jamais le cordon pour transporter, tirer ou débrancher l'outil électrique.

2.2 Sécurité personnelle

• Portez toujours une protection oculaire et une protection auditive.
• Habillez-vous correctement. Ne portez pas de vêtements amples ni de bijoux.
• Restez vigilant, faites attention à ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique.
• Assurez-vous que l'outil est éteint avant d'effectuer tout réglage, de changer d'accessoires ou de ranger les outils électriques.

3. Composants terminésview

Familiarisez-vous avec les différentes parties de votre scie sauteuse avant de l'utiliser.

Figure 2 : Haut view du puzzle, mettant en évidence les principaux éléments opérationnels.

1. Interrupteur marche/arrêt
2. Cadran de contrôle de vitesse
3. Sélecteur de course du pendule
4. Mandrin à verrouillage rapide pour scie
5. Protection de scie transparente
6. Poignée souple
7. Lampe de travail à LED
8. Port d'extraction de poussière
9. Base Plate
10. Levier de réglage de l'angle de biseau

4. Installation

4.1 Installation de la batterie

Cette scie sauteuse fait partie de la gamme PARKSIDE X 20 V Team et nécessite une batterie 20 V et un chargeur compatibles, vendus séparément. Assurez-vous que la batterie est complètement chargée avant utilisation.

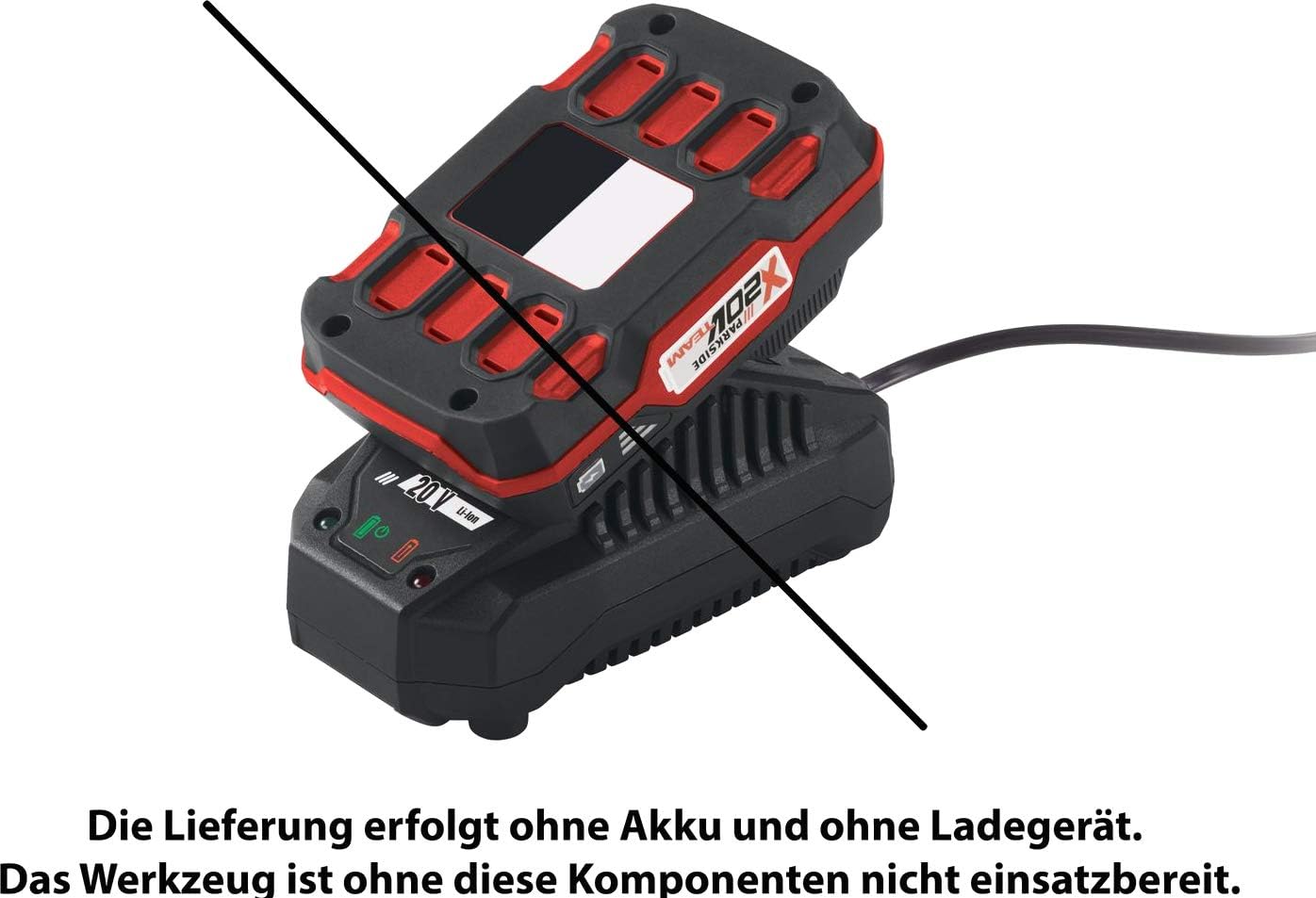

Figure 3 : La scie sauteuse est fournie sans batterie ni chargeur. Ces accessoires doivent être achetés séparément.

4.2 Installation de la lame

La scie sauteuse est équipée d'un mandrin à dégagement rapide Saw Lock pour un changement de lame facile. Utilisez des lames de scie sauteuse standard à queue d'aronde unique.

1. Assurez-vous que l'outil est éteint et que la batterie est retirée.
2. Poussez le levier de mandrin à dégagement rapide Saw Lock (4) vers le haut pour ouvrir le mandrin.
3. Insérez la lame dans le mandrin, les dents orientées vers l'avant.
4. Relâchez le levier pour bloquer la lame. Tirez doucement sur la lame pour vous assurer qu'elle est bien en place.

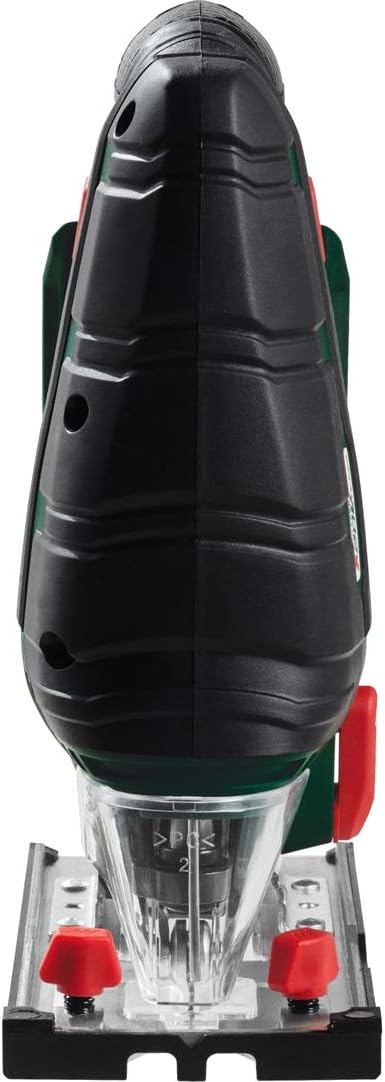

Figure 4 : Face avant view de la scie sauteuse, illustrant la zone d'insertion de la lame et la protection transparente.

4.3 Configuration du guide parallèle et de l'aspiration des poussières

Le guide parallèle inclus facilite les coupes droites. L'adaptateur d'aspiration des poussières permet le raccordement à un aspirateur externe pour un environnement de travail plus propre.

Figure 5 : Accessoires inclus : lames en bois, lame en métal, guide parallèle, clé hexagonale et adaptateur d'aspiration de poussière.

• Pour fixer le guide parallèle, glissez-le dans les fentes de la plaque de base et fixez-le avec la vis de blocage.
• Connectez l'adaptateur d'extraction de poussière au port de poussière (8) puis fixez un tuyau d'aspirateur.

5. Mode d'emploi

5.1 Mise sous tension/hors tension et contrôle de la vitesse

• Pour démarrer la scie sauteuse, appuyez sur l'interrupteur Marche/Arrêt (1).
• Pour arrêter, relâchez l'interrupteur.
• Ajustez la vitesse de coupe à l'aide du cadran de contrôle de vitesse (2) pour correspondre au matériau à couper.

5.2 Réglage de la course du pendule

La fonction de mouvement pendulaire permet une progression de coupe plus rapide et une meilleure maniabilité dans les courbes. Elle est réglable sur 3 niveaux ou peut être mise en mode coupe fine (0) pour un travail de précision.

• Niveau 0 (Coupe fine) : Pas de mouvement de balancier, pour des coupes précises et des matériaux délicats.
• Niveaux 1-3: AugmenterasinAction pendulaire g pour une coupe plus rapide dans les matériaux tendres comme le bois.

5.3 Réglage de la coupe en biseau

La plaque de base peut être inclinée pour les coupes en biseau à 0°, 15°, 30° et 45° à gauche et à droite.

Figure 6 : La scie sauteuse démontrant la possibilité d'ajuster la plaque de base pour les coupes en angle.

1. Desserrez le levier de réglage de l'angle de biseau (10) sur la plaque de base.
2. Inclinez la plaque de base à l'angle souhaité (0°, 15°, 30° ou 45°).
3. Serrez le levier pour fixer la plaque de base en position.

5.4 Fonctionnalités intégrées

• Lampe de travail LED (7) : Éclaire la ligne de coupe pour une meilleure visibilité.
• Fonction du ventilateur : Élimine la sciure de la ligne de coupe, assurant ainsi une surface nette. view de votre travail.

Figure 7 : La scie sauteuse en fonctionnement, démontrant l'utilisation du guide parallèle et de l'aspiration des poussières pour des coupes nettes et droites.

6. Entretien

Un entretien régulier garantit la longévité et le fonctionnement sûr de votre scie sauteuse.

• Nettoyage: Après chaque utilisation, nettoyez l'outil avec un chiffon doux et sec.amp Chiffon. N’utilisez pas de produits chimiques agressifs ni de nettoyants abrasifs. Assurez-vous que les ouvertures de ventilation sont dégagées de toute poussière et débris.
• Remplacement de la lame : Remplacez rapidement les lames émoussées ou endommagées. Consultez la section 4.2 pour l'installation des lames.
• Stockage: Rangez la scie sauteuse dans un endroit sec et sûr, hors de portée des enfants. Si vous ne la rangez pas pendant une période prolongée, retirez la pile.

7. Dépannage

8. Spécifications techniques

9. Garantie et assistance

Les informations relatives aux conditions de garantie spécifiques ne figurent pas dans la description du produit. Veuillez consulter votre documentation d'achat ou contacter le revendeur pour obtenir des informations détaillées sur la garantie.

Pour toute assistance technique ou question concernant les pièces détachées, veuillez contacter le fabricant, Kompernas Handels GmbH, ou votre centre de service Parkside local. La disponibilité des pièces détachées n'est pas explicitement mentionnée dans les caractéristiques du produit.
