1. Introduction
Le buggy radiocommandé Hobao OFNA Hyper VS 1:8 RTR est un véhicule haute performance prêt à l'emploi, conçu pour la compétition et les loisirs tout-terrain. Ce manuel fournit les informations essentielles pour une utilisation sûre et efficace, l'entretien et le dépannage de votre buggy Hyper VS. Veuillez lire attentivement ce manuel avant d'utiliser le véhicule afin d'en assurer une bonne prise en main et d'éviter tout dommage ou blessure.
2. Précautions de sécurité
L’utilisation de véhicules télécommandés exige le respect de consignes de sécurité strictes afin de prévenir les accidents et d’assurer la longévité de votre produit. La sécurité doit toujours être votre priorité.
- Utilisez toujours le buggy radiocommandé dans des espaces ouverts, loin des personnes, des animaux domestiques et des obstacles.
- N’utilisez jamais ce véhicule à proximité des routes publiques, des plans d’eau ou dans des zones fréquentées.
- Assurez-vous que toutes les batteries sont complètement chargées et correctement installées avant utilisation.
- Ne touchez pas les pièces mobiles, telles que les roues ou les engrenages, lorsque le véhicule est sous tension.
- Tenez vos doigts, vos cheveux et vos vêtements amples éloignés des composants en rotation.
- Éteignez le véhicule et l'émetteur lorsqu'ils ne sont pas utilisés ou lors d'opérations de maintenance.
- Entreposez le véhicule et les batteries dans un endroit frais et sec, à l'abri de la lumière directe du soleil et des sources de chaleur.
- La présence d'un adulte est recommandée pour les utilisateurs de moins de 14 ans.
3. Produit terminéview et composants
Familiarisez-vous avec les principaux composants de votre buggy Hobao Hyper VS.
Figure 3.1 : Le buggy radiocommandé Hobao Hyper VS 1:8 RTR, présentéasing son design de carrosserie bleu et blanc et ses pneus tout-terrain robustes.
Figure 3.2 : Vue de dessus view du châssis Hyper VS une fois la carrosserie retirée, révélant l'agencement interne comprenant le compartiment de la batterie, le contrôleur de vitesse électronique (ESC), le moteur et le servo.

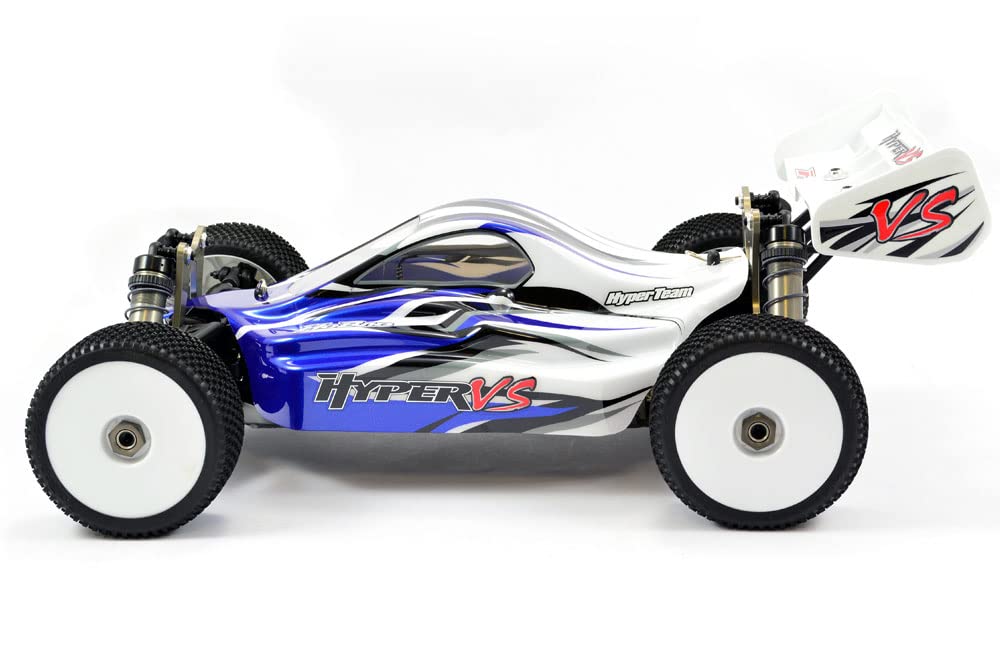

Figure 3.3 : Côté profile du buggy Hyper VS, mettant en valeur ses lignes élégantes et son système de suspension.
Figure 3.4 : Le châssis en aluminium durable de l'Hyper VS, viewvue de dessous, révélant sa conception protectrice.

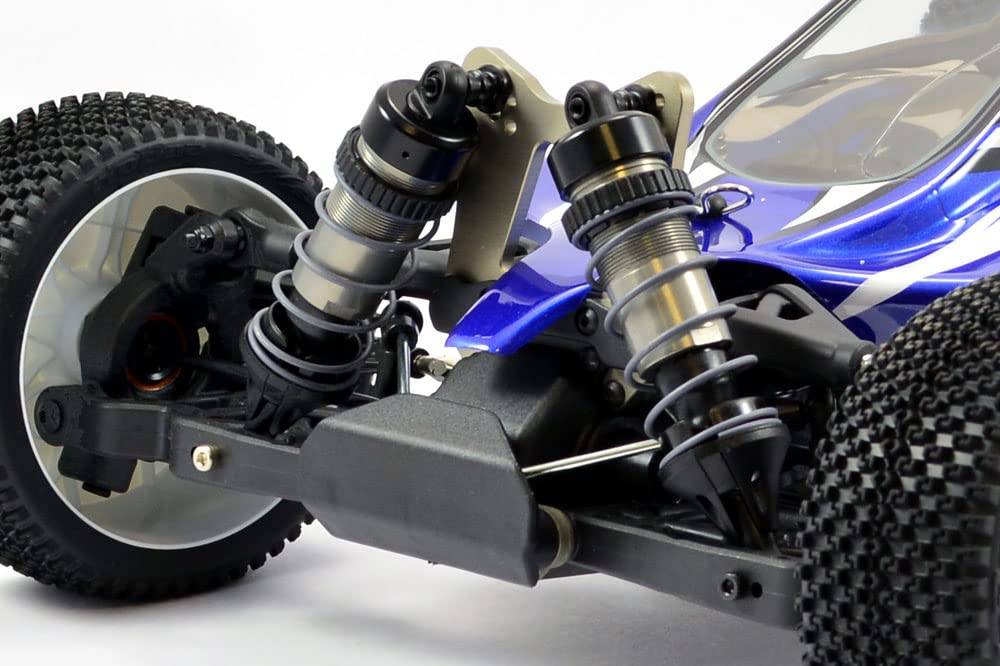

Figure 3.5 : Gros plan view du système de suspension avant, y compris les amortisseurs et les bras de suspension, conçus pour absorber les chocs.
Figure 3.6 : Détaillé view de la partie arrière, mettant en évidence le moteur, l'arbre de transmission et les composants de la suspension arrière.
Figure 3.7 : La tour d'amortisseur avant robuste, un composant clé pour l'intégrité structurelle et les performances de la suspension.
Figure 3.8 : L'émetteur radio 2.4 GHz, assurant un contrôle précis du buggy Hyper VS.
4. Installation
Suivez ces étapes pour préparer votre buggy Hyper VS à sa première utilisation.
- Installation de la batterie (véhicule) : Le Hyper VS nécessite une batterie LiPo compatible (non fournie). Ouvrez délicatement le compartiment à batterie, connectez la batterie au contrôleur de vitesse électronique (ESC) à l'aide du connecteur approprié et fixez-la avec les sangles Velcro fournies. Assurez-vous que la batterie est complètement chargée avant l'installation.
- Installation de la batterie de l'émetteur : Installez les piles requises (généralement de type AA, non fournies) dans l'émetteur. Respectez la polarité.
- Reliure (si nécessaire) : Votre modèle RTR (prêt à rouler) devrait être pré-appairé. Si ce n'est pas le cas, reportez-vous au manuel de l'émetteur pour les instructions d'appairage.
- Vérifications initiales : Avant la mise en marche, assurez-vous que toutes les vis sont bien serrées, que les roues sont correctement fixées et que la suspension fonctionne librement. Vérifiez l'absence de dommages visibles.
5. Mode d'emploi
Une fois configuré, votre buggy Hyper VS est prêt à être utilisé.
- Séquence de mise sous tension : Commencez par allumer l'émetteur. Ensuite, allumez l'interrupteur d'alimentation du contrôleur de vitesse électronique (ESC) du véhicule.
- Contrôle de direction : Utilisez le volant de l'émetteur pour contrôler la direction du buggy (gauche/droite).
- Commande d'accélérateur : Utilisez la gâchette de l'émetteur pour contrôler la vitesse. Tirez sur la gâchette pour avancer, poussez-la pour freiner ou reculer.
- Environnement de conduite : Utilisez le buggy sur des surfaces appropriées telles que des chemins de terre, de l'herbe ou des zones pavées exemptes de débris. Évitez l'eau et les températures extrêmes.
- Séquence de mise hors tension : Éteignez toujours d'abord le contrôleur de vitesse électronique (ESC) du véhicule, puis l'émetteur. Cela évite toute accélération accidentelle.
6. Entretien
Un entretien régulier prolongera la durée de vie et les performances de votre buggy Hyper VS.
- Nettoyage: Après chaque utilisation, surtout en conditions difficiles, nettoyez le buggy à l'aide d'une brosse douce ou d'air comprimé afin d'éliminer la saleté et les débris du châssis, de la suspension et de la transmission. Évitez de mettre de l'eau directement sur les composants électroniques.
- Inspection: Vérifiez régulièrement le serrage de toutes les vis, écrous et boulons. Contrôlez l'état des pneus, des amortisseurs et des bras de suspension afin de déceler toute usure ou tout dommage.
- Lubrification: Appliquez un lubrifiant adapté aux modèles réduits radiocommandés sur les pièces mobiles telles que les joints de cardan et les boîtes de vitesses, selon les besoins. Évitez le sur-lubrification.
- Entretien de la batterie: Suivez les instructions du fabricant concernant la charge, la décharge et le stockage de vos batteries LiPo. Ne les surchargez ni ne les déchargez excessivement.
- Moteur et ESC : Veillez à ce que le moteur et le contrôleur de vitesse électronique (ESC) restent propres et assurez une ventilation adéquate pour éviter toute surchauffe.
7. Dépannage
Consultez cette section pour les problèmes courants et leurs solutions.
| Problème | Cause possible | Solution |
|---|---|---|
| Le véhicule ne répond pas. | Batterie faible dans le véhicule ou l'émetteur ; Non alimenté ; Non connecté | Charger/remplacer les piles ; s’assurer que le véhicule et l’émetteur sont allumés ; réappairer l’émetteur et le récepteur. |
| mauvaise portée ou contrôle intermittent | Interférences ; batterie de l’émetteur faible ; problèmes d’antenne | Déplacez-vous dans un endroit dégagé ; remplacez les piles de l’émetteur ; vérifiez si l’antenne est endommagée. |
| Le moteur tourne mais les roues ne tournent pas. | Engrenages usés ; arbre de transmission desserré ; différentiel endommagé | Inspecter les engrenages et les arbres de transmission ; remplacer les composants endommagés. |
| Le véhicule tire d'un côté. | Volant mal réglé ; tringlerie de direction endommagée ; suspension inégale | Réglez le trim de direction sur l'émetteur ; inspectez les composants de direction ; vérifiez l'huile des amortisseurs et la tension des ressorts. |
| Surchauffe du contrôleur/moteur | Surdimensionné ; charge lourde continue ; mauvaise ventilation | Vérifier le rapport de transmission ; laisser les composants refroidir ; assurer une bonne circulation d’air autour du contrôleur de vitesse électronique (ESC) et du moteur. |
8. Spécifications
Principales caractéristiques techniques du buggy radiocommandé Hobao Hyper VS 1:8 RTR.
| Fonctionnalité | Détail |
|---|---|
| Marque | HOBAO |
| Nom du modèle | Hyper VS |
| Échelle | 1:8 |
| Mode de fonctionnement | Télécommande |
| Matériau principal | Aluminium |
| Couleur | Bleu |
| Poids de l'article | 5 kilogrammes |
| Âge recommandé par le fabricant | 14 ans et plus |
| Pile(s) requise(s) | Oui (non inclus) |
| Dossier spécial | Radio 2.4 GHz, moteur sans balais haut de gamme |
| ÉCHAP | Système brushless étanche Hobbywing 100A |
| Servo | servo de direction renforcé |
| Châssis | Nouveau châssis anodisé dur |
| Tours de choc | Nouvelles tours avant de 4 mm et tours arrière de 3 mm |
| bras de suspension | Nouveaux bras avant et arrière renforcés |
9. Informations sur la garantie
Ce produit est couvert par une garantie constructeur standard contre les défauts de matériaux et de fabrication. Les conditions et la durée de la garantie peuvent varier selon la région et le revendeur. Veuillez conserver votre preuve d'achat pour toute réclamation au titre de la garantie. Pour obtenir des informations détaillées sur la garantie, veuillez consulter la documentation fournie avec votre produit ou contacter le revendeur auprès duquel vous l'avez acheté.
10. Assistance
Pour toute assistance technique, pièces détachées ou question concernant votre buggy radiocommandé Hobao Hyper VS 1:8 RTR, veuillez contacter votre revendeur Hobao agréé ou le magasin auprès duquel vous avez acheté le produit. Ils pourront vous apporter une assistance et des conseils personnalisés.
